在現代工業電力系統中,低壓配電與控制設備是保障電能安全、可靠、高效分配與使用的關鍵環節。其中,GCK、GCS和MLS低壓抽出式開關柜,作為三類主流且技術成熟的低壓成套設備,與低壓控制柜共同構成了工廠、樓宇、基礎設施等場所配電系統的“神經中樞”與“控制心臟”。

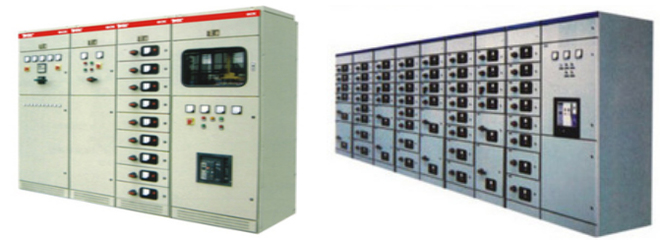

一、 主流低壓抽出式開關柜:GCK、GCS與MLS
抽出式開關柜以其結構緊湊、維護方便、可靠性高、擴展靈活等特點,廣泛應用于要求供電連續性高的場合。其核心特點在于功能性單元(如斷路器、接觸器、儀表單元)采用抽屜式設計,可在線路不停電的情況下快速進行故障單元的隔離、更換與測試。
- GCK低壓抽出式開關柜:是我國早期自主開發并廣泛應用的一種產品。其柜體采用模數化組合設計,結構堅固。抽屜單元具有工作、試驗、分離三個明確的定位位置,機械聯鎖可靠。GCK柜通常適用于額定工作電流至4000A、額定短路耐受電流至80kA的配電系統中,作為動力配電、電動機控制及照明配電之用。其技術成熟,成本相對經濟,在諸多傳統工業項目中仍有大量應用。
- GCS低壓抽出式開關柜:是在吸收國內外先進技術基礎上,于20世紀90年代推出的國產化主力型號。與GCK相比,GCS在結構上進行了優化,采用了更為先進的C型材骨架,使得柜體強度和精度更高。其抽屜單元采用了更小的模數(如20mm),使得單元組合更加靈活,空間利用率更高。GCS柜的垂直母線采用后置式,并設有金屬隔板,增強了安全性。其機械聯鎖機構更為精密,插接件接觸可靠,是目前中高端市場,特別是電力、石化、冶金等行業的主力選擇之一。
- MLS低壓抽出式開關柜:通常指采用施耐德電氣(Schneider Electric)的BlokSeT、Okken或類似技術的模塊化低壓開關柜系統。MLS代表了更國際化的設計理念和制造標準。其特點是高度的模塊化、標準化設計,采用強度極高的鍍鋅鋼板骨架,所有功能單元均實現完全抽出,且具有“連接/試驗/分離”三位位置。MLS柜在安全性(如電弧故障防護等級高)、可靠性、智能化程度(易于集成智能監控單元)方面通常具有優勢,適用于對供電質量、自動化管理和全生命周期成本有更高要求的場合,如數據中心、高端制造、海外總包項目等。
二、 低壓控制柜:自動化系統的執行終端
低壓控制柜(也稱電動機控制中心MCC,或PLC控制柜)是專門用于對電動機、加熱器、閥門等工業負載進行集中控制、保護、監測和信號反饋的設備。其核心功能已超越簡單的配電,深入到工藝過程的自動化控制層面。
- 核心構成:通常以抽屜式或固定分隔式單元為載體,內部集成了接觸器、熱繼電器或電動機保護斷路器、變頻器、軟啟動器、PLC(可編程邏輯控制器)、人機界面(HMI)、各類傳感器接口及信號指示燈等。
- 核心作用:它接收來自中央控制室(DCS/SCADA系統)或現場操作面板的指令,精確控制單個或成組電動機的啟停、調速、正反轉,并實時反饋運行狀態(如電流、溫度、故障信號)至上級系統,是實現生產自動化、智能化的關鍵底層設備。
三、 配電開關控制設備的融合與發展趨勢
在實際應用中,GCK/GCS/MLS等低壓配電柜與低壓控制柜的界限正逐漸模糊。現代的大型低壓成套設備往往是一個融合體:一部分抽屜單元承擔主配電和分支配電功能(使用框架斷路器、塑殼斷路器),另一部分抽屜單元則承擔電動機控制與保護功能。
當前,這類設備的發展呈現出以下清晰趨勢:
- 智能化與數字化:集成智能型斷路器、電力監控儀表、通信網關,實時監測電參量、電能質量、設備溫度,并通過物聯網技術將數據上傳至云平臺或本地能源管理系統,實現預測性維護和能效優化。
- 安全性增強:更高的電弧故障防護等級(如IEC/EN 61439-2規定的ARC FLASH防護),更可靠的機械與電氣聯鎖,以及集成接地故障保護等,最大限度保障操作人員與設備安全。
- 模塊化與環保設計:采用更環保的材料,設計易于拆解、回收。模塊化程度不斷提高,縮短交貨周期,方便后期擴容與改造。
- 標準化與融合:設計制造進一步遵循國際標準(如IEC 61439),并且配電、控制、監控功能在同一平臺內實現深度集成。
GCK、GCS、MLS低壓抽出式開關柜以及專業的低壓控制柜,是現代電力配電與自動化控制系統中不可或缺的基礎設施。選擇何種類型,需綜合考慮項目預算、供電可靠性要求、自動化水平、維護習慣及未來發展需求。隨著技術進步,這些設備正朝著更智能、更安全、更融合的方向演進,為工業4.0和智能電網的構建提供堅實的底層硬件支撐。
